Зажим канатный DIN 741 и DIN 1142

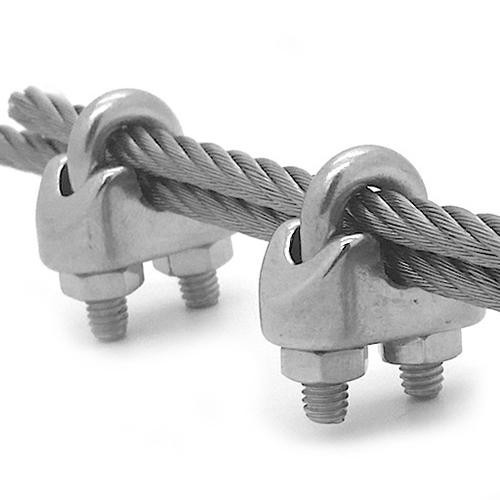

Зажим для стальных тросов DIN741 применяется для создания разъемных соединений типа «простая петля» или «коуш-петля», а также в качестве концевого соединения в случае невозможности сплетения или заделки каната втулкой. Крепеж изготавливается из прочной стали с защитным цинковым покрытием. Зажимы DIN 741 обладают меньшей прочностью (считаются оноразовыми), чем изделия DIN 1142, поэтому не могут использоваться для подъема или перемещения грузов, а также для постоянной эксплуатации в канатных приводах. При создании соединения используется не менее трех зажимов.

Технические характеристики DIN 741

Код товара	Диаметр каната (мм)	a, мм	b1, мм	b2, мм	d	h1, мм	h2, мм	I, мм	Вес 100 шт (кг)
LU741/3	3	12	4	10	M 4	20	10	21	0,7
LU741/5	5	13	6	11	M 5	24	10	23	1,5
LU741/6.5	6,5	15	8	12	M 5	28	11	26	1,9
LU741/8	8	19	9	14	M 6	34	15	30	3,2
LU741/10	10	22	11	18	M 8	42	17	34	6,6
LU741/11	11	22	12	19	M 8	44	18	36	7,1
LU741/13	13	30	14	23	M 10	55	21	42	12,5
LU741/14	14	30	15	23	M 10	57	22	44	14,0
LU741/16	16	33	17	26	M 12	63	26	50	20,5
LU741/19	19	38	20	29	M 12	75	30	54	30,8
LU741/22	22	44	23	33	M 14	85	34	61	35,7
LU741/26	26	45	27	35	M 14	95	37	65	56,9
LU741/30	30	50	32	37	M 16	110	43	74	61,8
LU741/34	34	55	36	42	M 16	120	50	80	86,8
LU741/40	40	60	42	45	M 16	240	55	88	109,0
LU741/45	45	65	47	49	M 18	165	65	112	148,0
LU741/50	50	67	54	51	M 18	170	67	121	195,0

Технические характеристики DIN 1142

Код товара	Диаметр каната (мм)	a, мм	b, мм	c, мм	d, мм	e, мм	f, мм	g, мм	Вес 100 шт (кг)
LU1142/5	5	5	25	12	14	25	13	13	2
LU1142/6.5	6.5	6	32	14	17	30	16	14	4
LU1142/8	8	8	41	18	20	39	20	18	8.2
LU1142/10	10	8	46	20	24	40	20	21	9.2
LU1142/12	12	10	56	24	28	50	25	24	21.5
LU1142/13	13	12	64	29	29	55	28	29	27.5
LU1142/14	14	12	66	28	31	59	30	28	39.5
LU1142/16	16	14	76	34	35	64	32	35	43
LU1142/19	19	14	83	37	36	68	33	40	49
LU1142/22	22	16	96	41	40	74	34	44	68
LU1142/26	26	20	111	46	50	84	38	51	117
LU1142/30	30	20	127	54	55	95	41	59	140
LU1142/34	34	22	141	60	60	105	45	67	213
LU1142/40	40	24	159	68	65	117	49	77	268

Особенности использования зажимов для тросов

Крепеж устанавливается на проволочный канат таким образом, чтобы перемычка располагалась на стороне, несущей нагрузку. Болт находится на концевой части троса, так называемом глухом конце. После первой нагрузки необходимо проверить и скорректировать затяжку гаек. Эту манипуляцию выполняют периодически в течение всего срока эксплуатации зажима, ориентируясь на интенсивность его использования. В этом случае гарантируется надежность соединения без проскальзывания.

Область применения зажимов:

устройство тросовых ограждений;
создание концевой петли такелажа;
фиксация концов троса на талрепах и других устройствах;
соединение двух канатов в один строп и т. д.

Зажимы могут использоваться на любых конструкциях, не несущих ответственную нагрузку.

Виды изделий

Крепеж из стали с горячей оцинковкой. Канатные зажимы DIN 741 с защитным покрытием более устойчивы к коррозии и имеют длительный срок службы. Такие изделия используют в портах, а также для создания уличных тросовых ограждений. Крепеж может эксплуатироваться под воздействием осадков, знакопеременных температур, агрессивных сред, характерных для большинства производственных предприятий.
